1.任務說明

openwrt 機場。有兩臺機器，服務器A與主機B，A與B通過網線直連，在A上部署OAI基礎核心網，在B上部署docker 版ueransim，實現ueransim的成功接入。

我使用的服務器A與主機B上此前已下載部署過核心網與ueransim，此篇文章主要解決如何在兩臺機器上分立部署的問題。

在一臺機器上進行部署的詳細鏈接：基于Docker的UERANSIM多基站接入5GCN

2.部署前提

仿真終端、服務器A上在windows系統中安裝了VM虛擬機，其上安裝ubuntu18.04系統。下載部署成功了OAI核心網（版本v1.5.0）。

主機B上在windows系統中安裝了VM虛擬機，其上安裝ubuntu18.04系統。下載了OAI核心網（用于測試）與docker版 ueransim仿真基站，并測試可以成功接入。

3.部署過程

3.1網絡配置

首先需要進行兩臺機器的網絡配置，讓兩臺機器可以互相ping通。

服務器A上網絡配置如下：

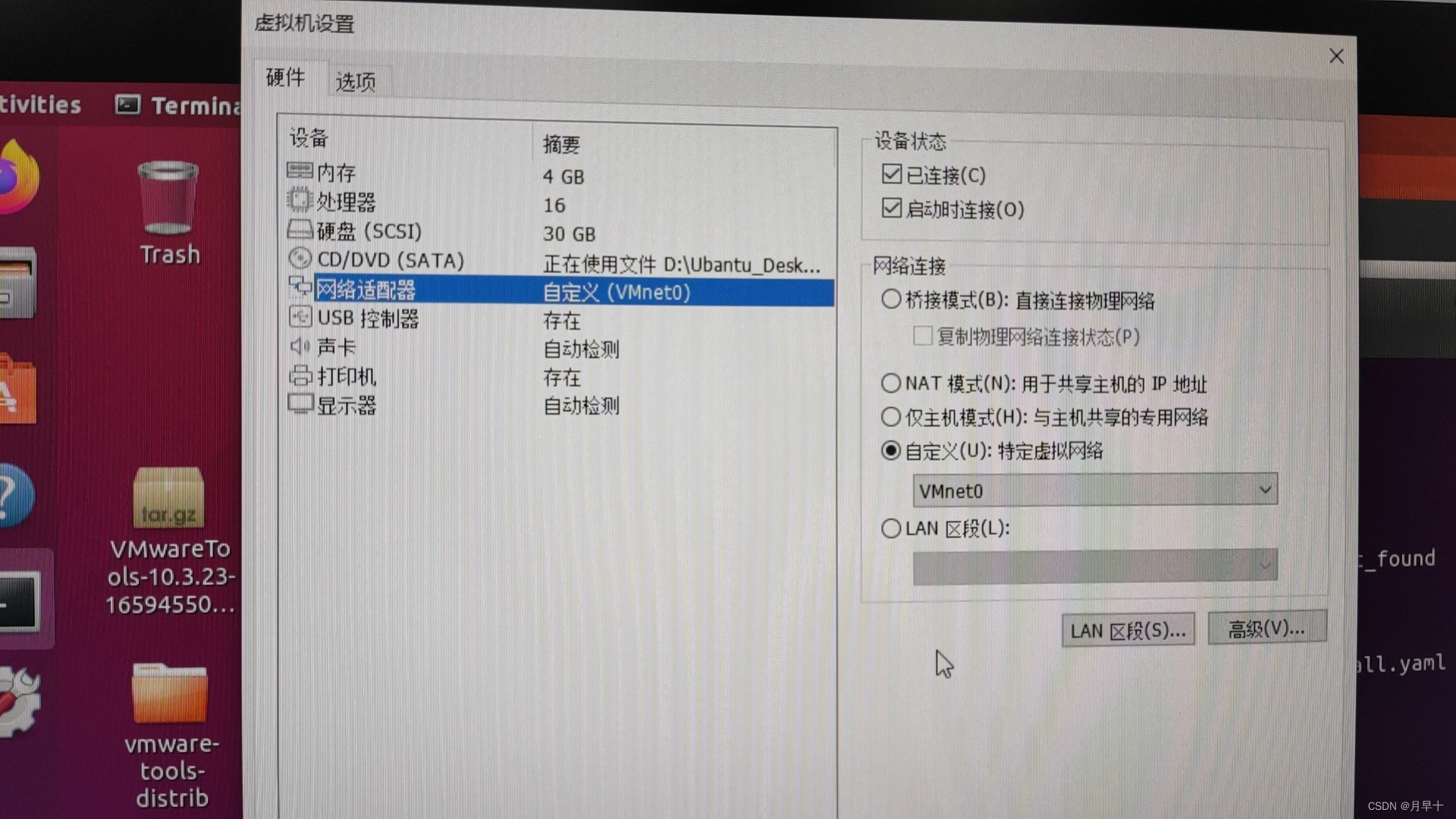

將服務器的NIC4接口與虛擬機的VMnet4映射橋接起來，在虛擬機種選中使用VMnet4網絡


對主機B進行相似操作


然后配置兩個虛擬機使用到網絡為靜態IP，以使兩機器能長期通信

#打開配置網絡文件
sudo vim /etc/netplan/01-network-manager-all.yaml

此為服務器A上配置

此為主機B上配置，兩機器上保持網段在同一網段

#應用改網絡設置
sudo netplan apply

然后測試兩機器是否接通，通過互相ping的方式，可以互相ping通

3.2核心網啟動 （此為錯誤發現過程）

#核心網網絡轉發的配置
sudo sysctl net.ipv4.conf.all forwarding=1
sudo iptables -P FORWARD ACCEPT
#進入核心網啟動文件夾
cd /oai-cn5g-fed/docker-compose
#啟動核心網
docker-compose -f docker-compose-basic-vpp-nrf.yaml up -d

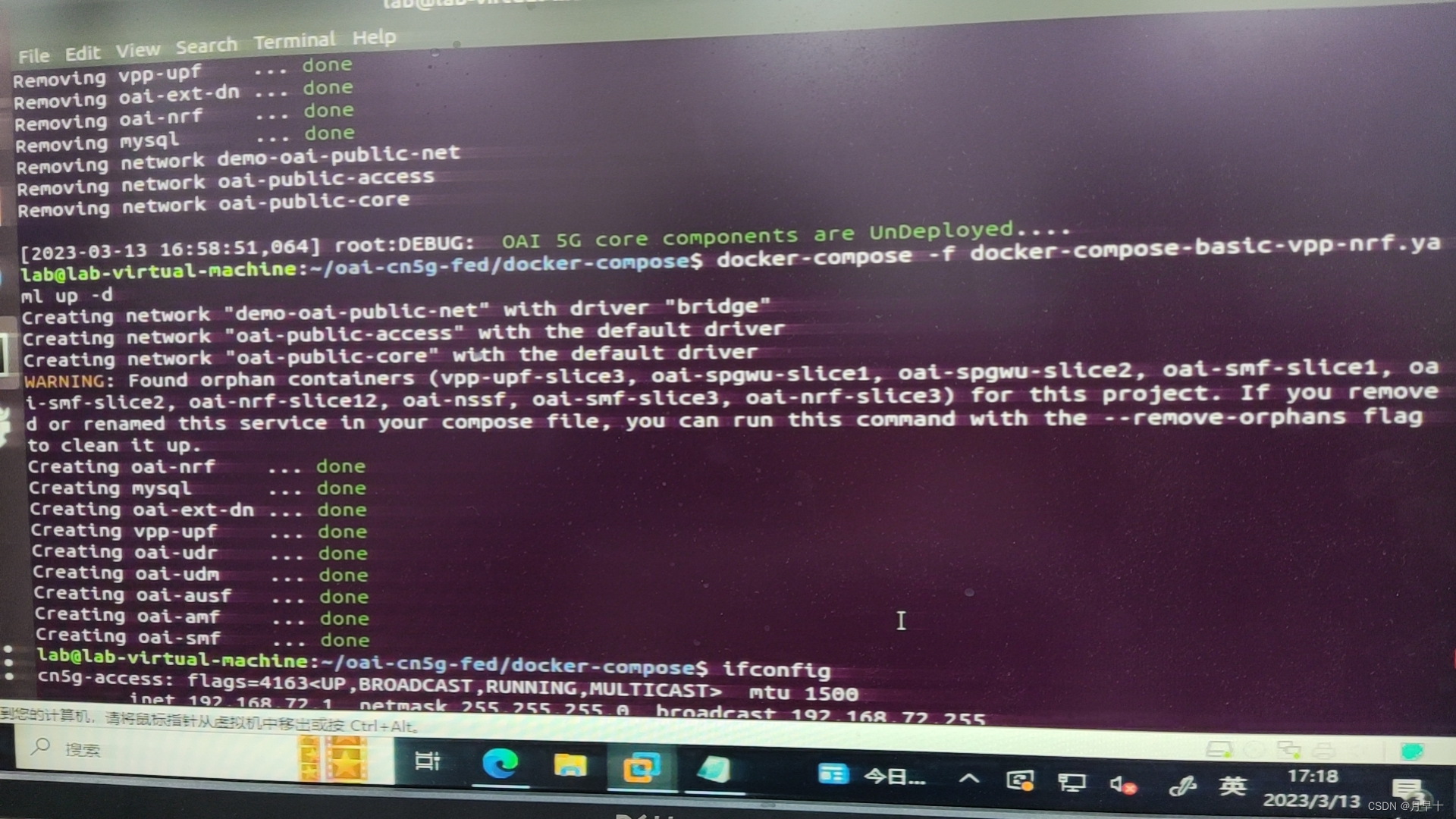

嘗試啟動核心網啟動成功

在主機B上添加路由轉發，轉發到服務器A上的demo-oai網橋（錯誤的多余步驟，正確的路由轉發見后文）

#192.168.70.0來自于核心網啟動的docker-compose.yaml文件里network下的設置
sudo ip route add 192.168.70.0/24 via 192.168.12.3 dev ens33
sudo ip route add 192.168.72.0/24 via 192.168.12.3 dev ens33

在主機B上測試是否可以ping到核心網，其中192.168.70.1是核心網demo-oai網橋，成功ping通，說明主機B可以與核心網進行通信

3.3啟動容器化ueransim（此為錯誤發現與解決過程）

3.3.1直接啟動問題發現

啟動ueranism，發現無法啟動，ueransim1的啟動需要依托網絡demo-oai-public-net，主機B上并沒有創建這個網絡，服務器A上啟動OAI核心網后是創建了這個網絡的。
很顯然，這里涉及到了容器之間的跨機器工作問題，主機B上啟動docker版ueransim依賴demo-oai-public-net網絡，但主機B上的容器無法找到武器A上創建的網絡，同時涉及到docker-compose網絡配置的問題

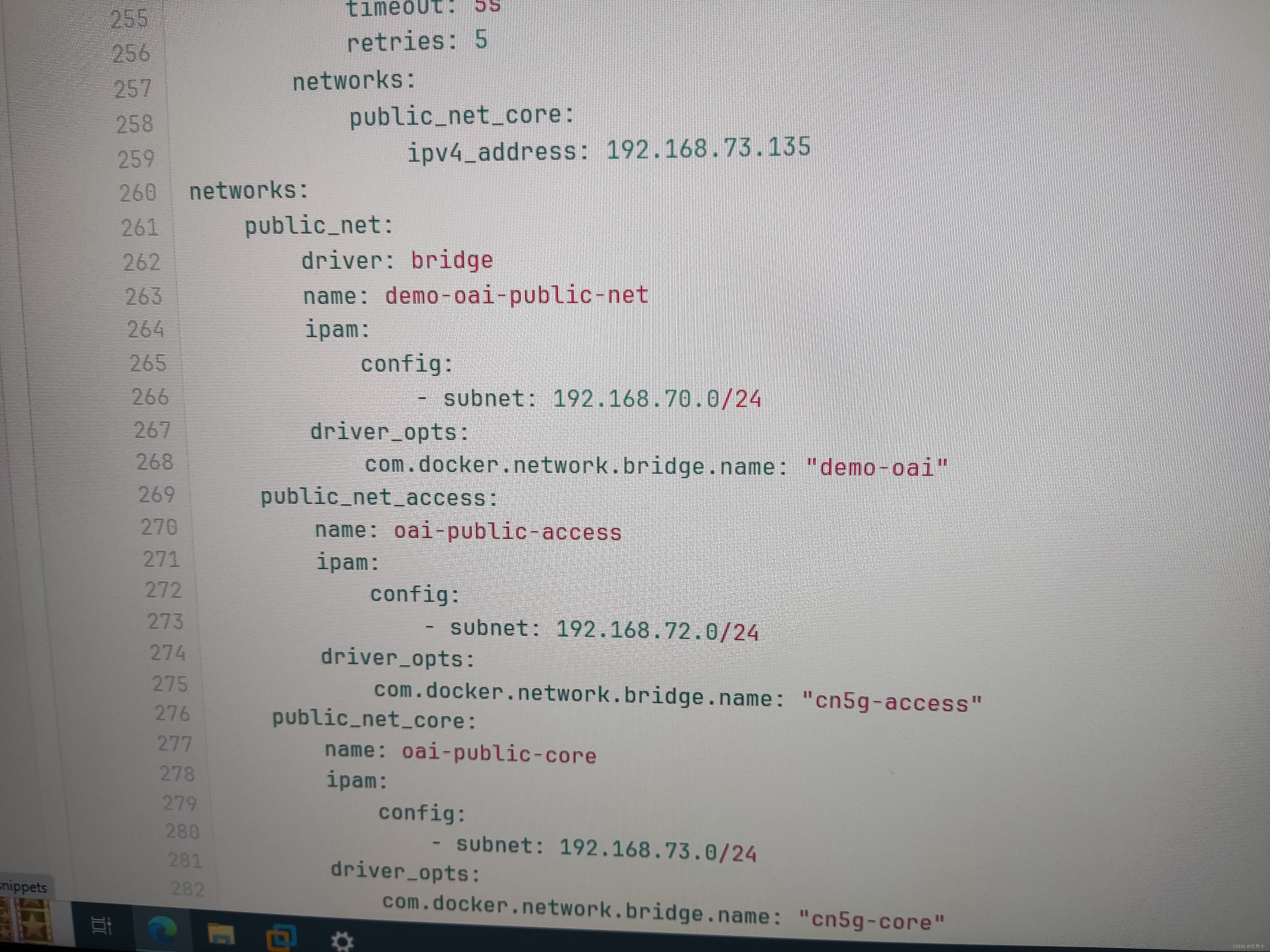

下圖分別為核心網docker-compose文件與ueransim的docke-compose文件中的網絡配置

3.3.2問題解決

思路：修改ueransim的docker-compose文件，使其可以連接到服務器A上的核心網

先對docker-compose文件中各個參數的意義有所了解如：基于Docker的UERANSIM多基站接入5GCN
學習容器跨主機進行通信Docker容器跨主機通訊的幾種方式

主要參考鏈接為：兩種常用的跨主機Docker容器互通方法
跨主機容器通信

文章中將兩臺機器的docker0網橋連接起來，docker啟動的時候會在主機上自動創建一個docker0網橋，實際上是一個Linux網橋，所有容器的啟動如果在docker run的時候沒有指定網絡模式的情況下都會掛載到docker0網橋上。這樣容器就可以和主機甚至是其他容器之間通訊了。我們使用的是自己創建的網橋demo-oai-public-net ，所以不是接通docker0，而是接通兩個機器上的demo-oai-public-net。
在docker版ueransim的docker-compose.yaml文件里加入所需的網橋：

原來：

現在：
之所以如此添加是因為啟動的核心網是docker-compose-basic-nrf-vpp版本，此更改依據要接入的核心網版本進行對應的更改。

除此以外其他相關設置如：LINK_IP、 NGAP_IP、GTP_IP 、NGAP_PEER_IP、GNB_IP_ADDRESS也需進行相應更改

ueransim docker-compose.yaml文件更改后全文如下：

version: '3.8'
services:
#對名字進行了更改，避免重名ueransim33:container_name: ueransim33image: ueransim:latestprivileged: trueenvironment:# GNB Congig Parameters- MCC=208- MNC=95- NCI=0x000000010- TAC=0xa000#此三個ip網段對應本地創建的demo-oai的網段，最后141可更改，但此三個需相同- LINK_IP=192.168.60.141 - NGAP_IP=192.168.60.141- GTP_IP=192.168.62.141#此為核心網amf的接入ip- NGAP_PEER_IP=192.168.70.132- SST=222- SD=123- IGNORE_STREAM_IDS=true# UE Config Parameters- NUMBER_OF_UE=1- IMSI=208950000000031- KEY=0C0A34601D4F07677303652C0462535B- OP=63bfa50ee6523365ff14c1f45f88737d- OP_TYPE=OPC- AMF_VALUE=8000- IMEI=356938035643803- IMEI_SV=0035609204079514#此為ue接入gnb的ip，更改為LINK_IP- GNB_IP_ADDRESS=192.168.60.141- PDU_TYPE=IPv4- APN=default- SST_0=222- SD_0=123- SST_C=222- SD_C=123- SST_D=222- SD_D=123networks:#下面網絡均更改與最下面的networks一致public_net:ipv4_address: 192.168.60.141public_net_access:ipv4_address: 192.168.62.141healthcheck:test: /bin/bash -c "ifconfig uesimtun0"interval: 10stimeout: 5sretries: 5#創建出與核心網同名網橋，但網段不同避免沖突
networks:public_net:driver: bridgename: demo-oai-public-netipam:config:- subnet: 192.168.60.0/24driver_opts:com.docker.network.bridge.name: "demo-oai"public_net_access:name: oai-public-accessipam:config:- subnet: 192.168.62.0/24driver_opts:com.docker.network.bridge.name: "cn5g-access"

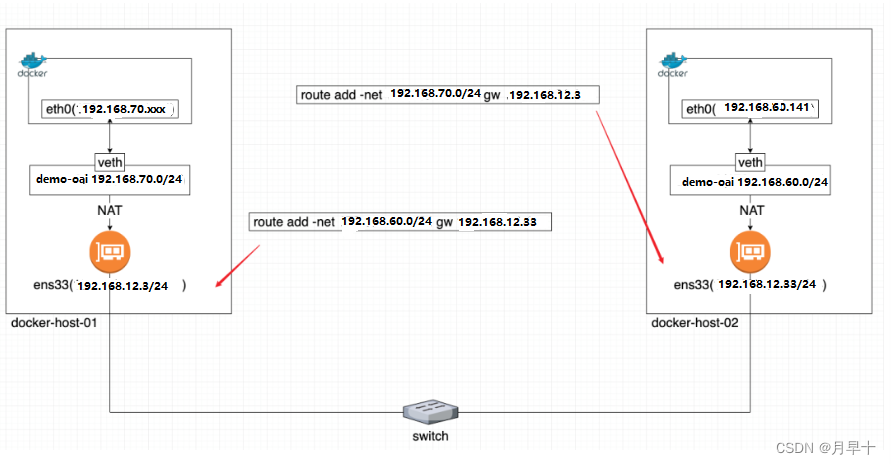

結構圖如下：

將主機B上容器接入服務器A上demo-oai網橋，在主機B上添加如下路由：

sudo route add -net 192.168.70.0/24 gw 192.168.12.3
sudo route add -net 192.168.72.0/24 gw 192.168.12.3

將服務器A與主機B上demo-oai網橋接通，在服務器A上添加如下路由：

sudo route add -net 192.168.60.0/24 gw 192.168.12.33
sudo route add -net 192.168.62.0/24 gw 192.168.12.33

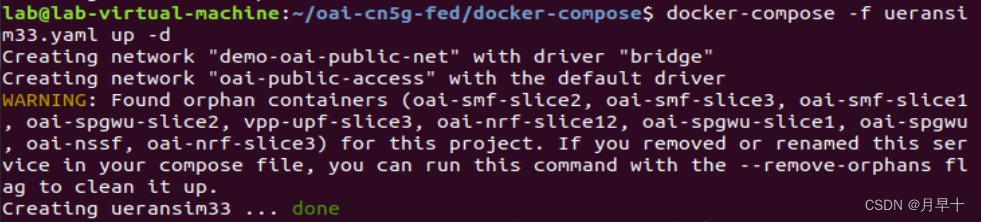

啟動docker版 ueransim

docker-compose -f ueransim33.yaml up -d

查看ueransim日志：

docker ueransim33 logs

成功開啟了uesimtun0，代表啟動成功：

4.說明及純享版開啟流程

服務器A與主機B上添加的路由規則重啟后會消失，所以每次都需重新添加

4.1開啟流程純享版

上面主要進行了幾個工作 ：

1. 基礎準備：兩機器上核心網與ueransim的下載與部署測試；
2. 兩機器網線直連
3. 兩機器設置靜態ip可以互相ping通
4. 兩機器設置路由轉發以及ueransim的docker-compose.yaml文件修改，讓主機B的ueransim容器數據可以傳入服務器A的核心網網橋demo-oai里
5. 啟動核心網
6. 啟動基站

其中1、2、3以及4中yaml文件的修改是一勞永逸的，詳情參照上文。其他步驟是每次開啟都需重新操作的，如下：

服務器A設置路由轉發：

sudo sysctl net.ipv4.conf.all.forwarding=1
sudo iptables -P FORWARD ACCEPT
sudo route add -net 192.168.60.0/24 gw 192.168.12.33

主機B設置路由轉發：

sudo route add -net 192.168.70.0/24 gw 192.168.12.3

服務器A開啟核心網：

docker-compose -f docker-compose-basic-vpp-nrf.yaml up -d

主機B開啟ueransim：

docker-compose -f ueransim33.yaml up -d

查看是否生成uesimtun0：

docker ueransim33 logs
